Linearbewegung berechnen
Schrittmotor Linearantrieb richtig auslegen mit Spindel, Kraft und Geschwindigkeit
Die Berechnung einer Linearbewegung ist eine der häufigsten Aufgaben bei der Entwicklung von Positioniersystemen. Entwickler müssen festlegen, welche Kraft benötigt wird, welche Geschwindigkeit erreicht werden soll und welche Auflösung notwendig ist. Genau an dieser Stelle entstehen in der Praxis viele Probleme, denn diese drei Größen hängen direkt miteinander zusammen.
Wird eine Linearbewegung falsch ausgelegt, treten typische Fehler auf. Der Schrittmotor verliert Schritte, die Bewegung wird instabil, die Geschwindigkeit wird nicht erreicht oder der Motor wird zu heiß. In vielen Fällen liegt die Ursache nicht im Motor selbst, sondern in einer falsch gewählten Spindelsteigung oder einer fehlerhaften Berechnung der Linearbewegung.
Dieser Fachartikel zeigt, wie Entwickler eine Linearbewegung mit Schrittmotor und Spindel korrekt berechnen und welche Zusammenhänge zwischen Drehmoment, Spindelsteigung, Geschwindigkeit und Auflösung berücksichtigt werden müssen.
Grundprinzip eines Schrittmotor Linearantriebs

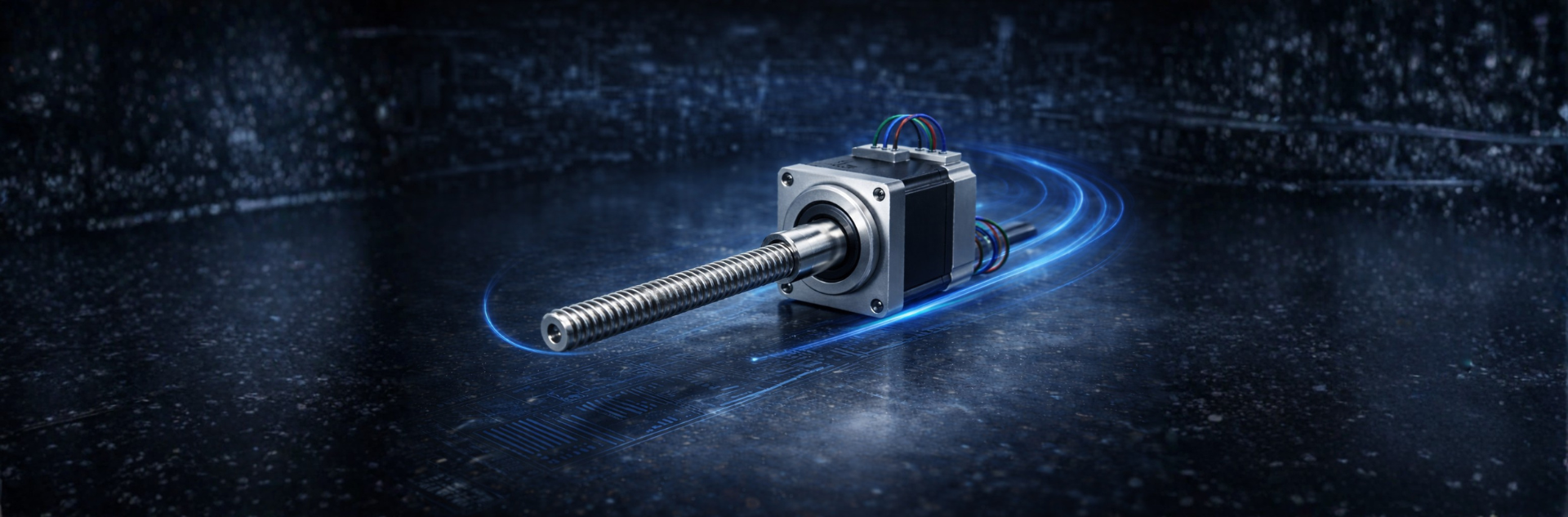

Ein Schrittmotor erzeugt zunächst eine Drehbewegung. Diese Drehbewegung wird über eine Spindel in eine lineare Bewegung umgewandelt. Die Spindelsteigung bestimmt dabei, wie viel Weg pro Umdrehung zurückgelegt wird.
Eine kleine Spindelsteigung führt zu hoher Linearkraft und hoher Auflösung, aber geringer Geschwindigkeit. Eine große Spindelsteigung ermöglicht eine hohe Geschwindigkeit, reduziert jedoch die verfügbare Kraft deutlich.
Genau dieser Zusammenhang ist entscheidend bei der Auslegung eines Schrittmotor Linearantriebs. Viele Systeme funktionieren nicht stabil, weil die Spindelsteigung nicht zur Anwendung passt.
Linearkraft berechnen bei einem Schrittmotor Linearantrieb
Die benötigte Linearkraft ergibt sich aus dem Drehmoment des Schrittmotors und der Spindelsteigung.
Die Formel zeigt, dass die Linearkraft umgekehrt proportional zur Spindelsteigung ist. Wird die Steigung halbiert, verdoppelt sich theoretisch die verfügbare Kraft. Genau deshalb werden bei kompakten Positionierantrieben häufig Feingewinde eingesetzt.
Der Wirkungsgrad der Spindel spielt dabei eine wichtige Rolle. Trapezgewindespindeln haben typischerweise einen Wirkungsgrad zwischen 0,2 und 0,5. Kugelgewindespindeln erreichen Wirkungsgrade von bis zu 0,9. Dadurch verändert sich die erreichbare Linearkraft deutlich.
Geschwindigkeit der Linearbewegung berechnen
Neben der Kraft ist die Geschwindigkeit der zweite zentrale Parameter. Diese ergibt sich direkt aus Drehzahl und Spindelsteigung.
Die Geschwindigkeit steigt linear mit der Spindelsteigung. Wird die Steigung verdoppelt, verdoppelt sich auch die Lineargeschwindigkeit. Gleichzeitig sinkt jedoch die verfügbare Kraft. Genau dieser Zielkonflikt muss bei der Auslegung berücksichtigt werden.
Viele Linearantriebe werden zu schnell ausgelegt. In der Praxis ist eine kleinere Spindelsteigung oft stabiler und ermöglicht eine höhere Positioniergenauigkeit.
Auflösung der Linearbewegung berechnen
Die Auflösung eines Schrittmotor Linearantriebs ergibt sich aus Schrittwinkel und Spindelsteigung.
Bei einer kleinen Spindelsteigung wird die Positionierauflösung automatisch besser. Gerade bei Dosieranwendungen, Ventilverstellungen oder Medizintechnik ist dieser Effekt entscheidend.
Ein Schrittmotor mit 200 Schritten pro Umdrehung und einer Spindelsteigung von 1 mm erreicht eine theoretische Auflösung von 5 µm. Mit Microstepping kann diese weiter verbessert werden.
Vertikale Linearbewegung richtig berechnen
Bei vertikalen Bewegungen muss zusätzlich die Gewichtskraft berücksichtigt werden. Diese wird häufig vergessen und führt zu unterdimensionierten Antrieben.
Die benötigte Kraft ergibt sich aus:
Lastgewicht
Reibung
Beschleunigungskraft
Sicherheitsfaktor
Wird die Last nach oben bewegt, muss der Schrittmotor diese Kräfte vollständig überwinden. Bei selbsthemmenden Spindeln bleibt die Position ohne Haltestrom erhalten. Bei großen Steigungen kann die Last zurücklaufen.
Gerade bei vertikalen Positionierantrieben ist die Wahl der richtigen Spindel entscheidend.
Dynamik einer Linearbewegung berücksichtigen
Viele Berechnungen berücksichtigen nur die statische Kraft. In der Praxis ist jedoch die Beschleunigung entscheidend. Beim Anfahren muss zusätzlich zur Last eine Beschleunigungskraft überwunden werden.
Schnelle Positionierantriebe benötigen deshalb deutlich mehr Drehmoment als langsam bewegte Systeme. Wird dieser Punkt nicht berücksichtigt, verliert der Schrittmotor beim Beschleunigen Schritte.
Gerade bei kurzen Hüben und schnellen Bewegungen ist dieser Effekt besonders stark.
Typische Fehler bei der Auslegung von Linearantrieben
In der Praxis treten immer wieder die gleichen Probleme auf. Die Spindelsteigung wird zu groß gewählt, um eine hohe Geschwindigkeit zu erreichen. Dadurch sinkt die verfügbare Linearkraft. Der Schrittmotor arbeitet dann im Grenzbereich und verliert Schritte.
Ein weiterer Fehler ist die Vernachlässigung des Wirkungsgrades. Besonders Trapezgewindespindeln haben einen deutlich geringeren Wirkungsgrad als Kugelgewindespindeln. Wird dies nicht berücksichtigt, reicht das Drehmoment nicht aus.
Auch die Reibung der Führung wird häufig vergessen. Diese kann je nach Anwendung einen erheblichen Anteil der benötigten Kraft ausmachen.
Beispiel einer Linearbewegung mit Schrittmotor
Anforderung:
Linearkraft: 80 N
Hub: 40 mm
Geschwindigkeit: 15 mm/s
Gewählte Spindel:
Steigung: 1 mm
Benötigte Drehzahl:
15 mm/s entsprechen 900 mm/min.
Bei 1 mm Steigung ergibt sich eine Drehzahl von 900 U/min.
Jetzt kann anhand der Drehmoment Drehzahl Kennlinie geprüft werden, ob der Schrittmotor ausreichend Drehmoment liefert. Gleichzeitig ergibt sich eine sehr hohe Positionierauflösung.
Dieses Beispiel zeigt, wie Kraft, Geschwindigkeit und Spindelsteigung zusammenhängen.
Kompakte Schrittmotor Linearaktuatoren
Viele Anwendungen erfordern kompakte Linearantriebe. Dabei werden Schrittmotor und Spindel direkt kombiniert. Diese Bauform reduziert Bauraum und vereinfacht die Integration in Maschinen.
Typische Anwendungen sind:
Ventilverstellungen
Dosiersysteme
Formatverstellungen
Medizintechnik
Laborautomation
Optikverstellungen
Greiferverstellungen
Gerade in diesen Anwendungen ist eine saubere Berechnung der Linearbewegung entscheidend für eine stabile Positionierung.
Linearbewegung mit Steuerung umsetzen
Neben der mechanischen Auslegung spielt die Steuerung eine wichtige Rolle. Beschleunigungsrampen, Positionierbewegungen und Referenzfahrten müssen sauber parametriert werden. Eine passende Schrittmotorsteuerung ermöglicht reproduzierbare Positionierungen und ruhige Bewegungsabläufe.
Bewegungen wie Absolutpositionierung, Relativpositionierung oder Referenzfahrten können direkt im Controller hinterlegt werden. Dadurch entsteht ein kompakter Positionierantrieb ohne übergeordnete SPS.
Gerade bei Linearantrieben mit wiederholten Bewegungen reduziert das den Integrationsaufwand erheblich.
Linearbewegung richtig auslegen
Eine stabile Auslegung erfolgt immer in dieser Reihenfolge:
Last definieren
benötigte Linearkraft berechnen
Geschwindigkeit festlegen
Spindelsteigung wählen
Drehzahl berechnen
Schrittmotor auswählen
Auflösung prüfen
Dynamik berücksichtigen
Diese Vorgehensweise verhindert typische Auslegungsfehler und führt zu stabilen Linearantrieben.
Fazit
Die Berechnung einer Linearbewegung ist entscheidend für die Auslegung eines Schrittmotor Linearantriebs. Kraft, Geschwindigkeit und Auflösung hängen direkt von der Spindelsteigung ab. Wird dieser Zusammenhang berücksichtigt, lassen sich kompakte und präzise Linearantriebe realisieren.
Schrittmotoren mit Spindel eignen sich besonders für Positionieraufgaben, Dosiersysteme und kompakte Verstellantriebe. Eine saubere Berechnung verhindert Schrittverluste, instabile Bewegungen und unnötige Überdimensionierung.
