Sonderlösungen und kundenspezifische Antriebssysteme für präzise Positionieraufgaben
Auf Basis unseres Standardprogramms an Schrittmotoren und Linearaktuatoren entwickelt die MICROSTEP GmbH kundenspezifische Antriebssysteme für präzise Positionieraufgaben. Der Fokus liegt auf Anwendungen, bei denen Standardlösungen an ihre Grenzen stoßen und individuelle Bewegungsfunktionen erforderlich sind. Dabei entstehen kompakte, exakt auf die Anwendung abgestimmte Bewegungssysteme aus Schrittmotor, Mechanik und Steuerung.
Typische Einsatzbereiche für kundenspezifische Schrittmotorlösungen sind Ventilverstellungen, Dosiersysteme, Klimatechnik, Kältetechnik, Automatisierungssysteme sowie kompakte Positionierantriebe für industrielle Anwendungen. In diesen Anwendungen müssen häufig Bauraum, Kraft, Auflösung und Geschwindigkeit gleichzeitig optimiert werden. Genau hier liegen die Vorteile individuell entwickelter Antriebssysteme auf Schrittmotorbasis.
Wir entwickeln dabei nicht nur den Schrittmotor selbst, sondern das komplette Bewegungssystem. Dazu gehören Mechanik, Gewindespindel, Lagerung, Gehäuse, elektrische Schnittstellen sowie auf Wunsch eine integrierte Schrittmotorsteuerung. Dadurch entstehen kompakte Positionierantriebe mit hoher Funktionsintegration und minimalem Integrationsaufwand für den Kunden.
Schrittmotor Sonderlösungen für extreme Umweltbedingungen
Ein besonderer Schwerpunkt liegt auf Anwendungen unter extremen Umweltbedingungen. Dazu zählen erhöhte Umgebungstemperaturen, Feuchtigkeit, Vibrationen, aggressive Medien oder stark begrenzter Bauraum. Standardmotoren sind typischerweise für Umgebungstemperaturen bis etwa 55 °C ausgelegt. Durch konstruktive Anpassungen können unsere Schrittmotoren deutlich darüber hinaus eingesetzt werden.
So lassen sich beispielsweise 0,9° und 1,8° Schrittmotoren im 39 mm Kantenmaß als Hochtemperaturmotor ausführen. Je nach Baulänge sind Dauerumgebungstemperaturen über 100 °C möglich. Dies wird durch angepasste Magnetwerkstoffe, Hochtemperaturisolation der Wicklungen, optimierte Lagerung sowie thermisch stabile mechanische Konstruktionen erreicht. Dadurch eignen sich diese Motoren besonders für Anwendungen in Klimatechnik, Kältetechnik, Industrieöfen oder thermisch belasteten Maschinen.
Kundenspezifische Anpassungen von Schrittmotoren und Linearaktuatoren
Neben Hochtemperaturmotoren realisieren wir eine Vielzahl weiterer kundenspezifischer Anpassungen für präzise Positionieraufgaben. Dazu zählen unter anderem angepasste Wellengeometrien, integrierte Gewindespindeln, Getriebelösungen, spezielle Lagerkonzepte sowie Schutzarten für raue Umgebungen. Auch kundenspezifische elektrische Schnittstellen oder integrierte Schrittmotorsteuerungen sind möglich.
Durch diese Anpassungen entstehen kompakte Positionierantriebe, die exakt auf die jeweilige Anwendung abgestimmt sind. Besonders bei begrenztem Bauraum oder hohen Anforderungen an Präzision und Zuverlässigkeit lassen sich so deutliche Vorteile gegenüber Standardlösungen erreichen.

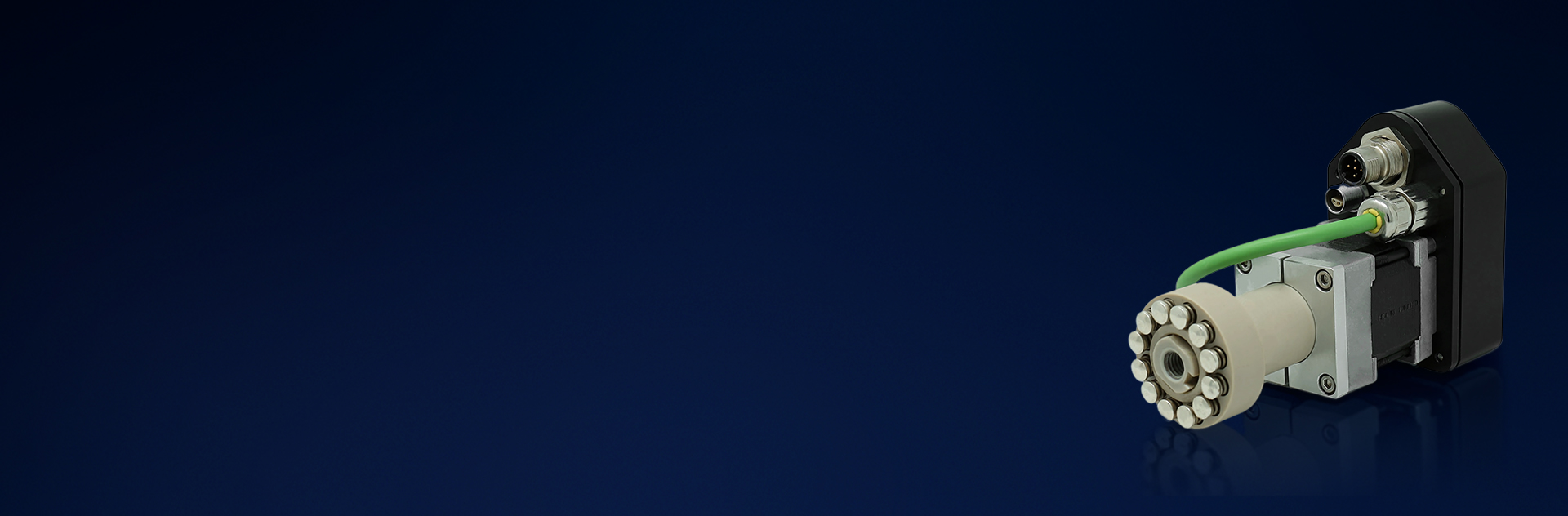

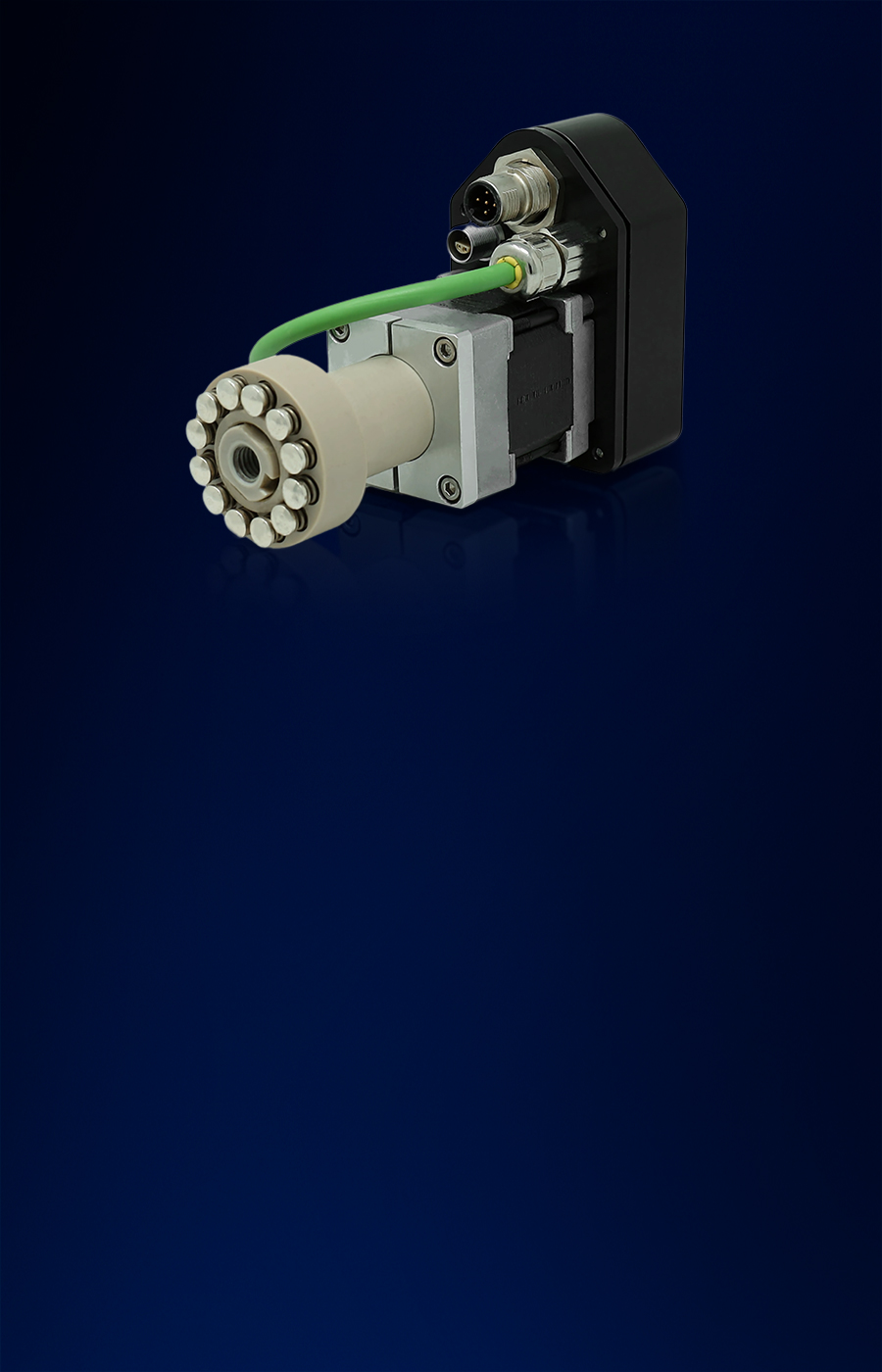

Die dargestellten Antriebe zeigen typische Beispiele kundenspezifischer Schrittmotor Sonderlösungen. Ziel ist es, gemeinsam mit unseren Kunden neue Bewegungskonzepte zu entwickeln und bestehende Systeme zu optimieren. Dabei stehen Bauraum, Präzision, Zuverlässigkeit und Integrationsgrad im Vordergrund.
Fordern Sie uns mit Ihrer Positionieraufgabe heraus. Wir entwickeln daraus ein kundenspezifisches Antriebssystem auf Basis von Schrittmotoren, Linearaktuatoren und Steuerungen.
👉 Anfrage stellen: Kontakt
Hohe Temperaturen
Die Standard-Schrittmotoren der MICROSTEP-Baureihen sind generell für eine Umgebungstemperatur während des Betriebes im Bereich von +5° bis +55°C zugelassen. Ein Einsatz im Frostbereich ist bis -20°C sicher möglich, wenn konstruktiv vom Kunden sichergestellt ist, dass kein Kondenswasser in den Motor gelangen kann. Kritischer ist in den meisten Fällen der Einsatz bei höheren Temperaturen. Deshalb haben wir durch eine besondere konstruktive Gestaltung und durch eine Optimierung der eingesetzten Werkstoffe Schrittmotoren entwickelt, die bis zu einer Umgebungstemperatur von 90°C eingesetzt werden können. Bei einer geeigneten elektrischen Auslegung des Motors und Anpassung an die Steuerung sind sogar Umgebungstemperaturen von über 100°C möglich.
Spritzwasserbereich
In vielen Bereichen der Wirtschaft müssen Antriebe auch in Umgebungsbedingungen eingesetzt werden, die durch Feuchtigkeit, Nässe, Staubbelastung oder gar aggressive Medien gekennzeichnet sind. Hier sind Standardschrittmotoren mit einem Schutzgrad von IP 30 oder IP 40 nicht mehr geeignet. Deshalb wurden von der MICROSTEP GmbH Schrittmotoren entwickelt, die zusätzlich mit einem besonderen Gehäuse versehen wurden und so einen effektiven Schutz gegen äußere Umweltbelastungen bieten.
Doppelschrittmotor
Mit dem Doppelschrittmotor werden in einer Achse zwei unabhängige Drehbewegungen erzeugt, wobei die nutzbaren Wellenenden unmittelbar hintereinander angeordnet sind.
Die Vorteile sind:
- Die Montage eines Doppelmotors in die Applikation ist einfacher zu befestigen als zwei getrennte Motoren.
- Die Justage zur Ausrichtung der Rotorwellen untereinander entfällt.
- Unabhängig steuerbare Drehbewegungen auf einer Achse hinsichtlich Drehrichtung, Geschwindigkeit und Drehmoment.
Überall dort, wo wenig Platz zur Verfügung steht oder ein hohes Drehmoment-Volumen-Verhältnis notwendig ist, kann der Einsatz eines Doppelschrittmotors oftmals sinnvoller als zwei getrennte Schrittmotoren sein. Die Einsatzbedingungen entsprechen denen normaler Schrittmotoren.
Hub-Dreh-Aktor
Der Hub-Dreh-Aktor ist für solche Einsatzfälle konzipiert, bei denen auf kleinstem Raum sowohl eine Dreh- als auch eine Hubbewegung realisiert werden soll. Beide Bewegungen können unabhängig voneinander ausgeführt werden, da beide Achsen durch zwei separate Schrittmotoren angetrieben werden.
