Kompakter Positionierantrieb für Maschinenbau ohne SPS | SmartStep Lösung
Universelle Positionierlösung mit Schrittmotor und SmartStep ohne SPS
Ein kompakter Positionierantrieb wird im Maschinenbau überall dort eingesetzt, wo Bewegungen auf kleinem Bauraum zuverlässig und reproduzierbar ausgeführt werden müssen. Typische Aufgaben sind Formatverstellungen, Sensorpositionierungen, Anschlagverstellungen, Ventilverstellungen oder Dosiermechaniken. In vielen dieser Anwendungen geht es nicht um eine kontinuierliche Bewegung, sondern um das Anfahren definierter Positionen. Der Positionierantrieb fährt eine Position an, hält diese stabil und bewegt sich bei Bedarf in eine neue Position. Genau diese Aufgaben lassen sich besonders effizient mit einem kompakten Positionierantrieb realisieren.
In der Praxis zeigt sich jedoch häufig ein wiederkehrendes Problem. Die mechanische Bewegung ist relativ einfach umzusetzen, die Integration in die Maschine wird jedoch komplex. Für jede Positionieraufgabe wird eine neue SPS Funktion programmiert, ein separater Treiber integriert oder eine zusätzliche Steuerung vorgesehen. Der eigentliche Positionierantrieb ist klein, aber die Steuerung verursacht den größten Aufwand. Besonders bei Maschinen mit mehreren Positionierachsen steigt dadurch der Entwicklungsaufwand erheblich. Jede Achse wird individuell programmiert, getestet und integriert.

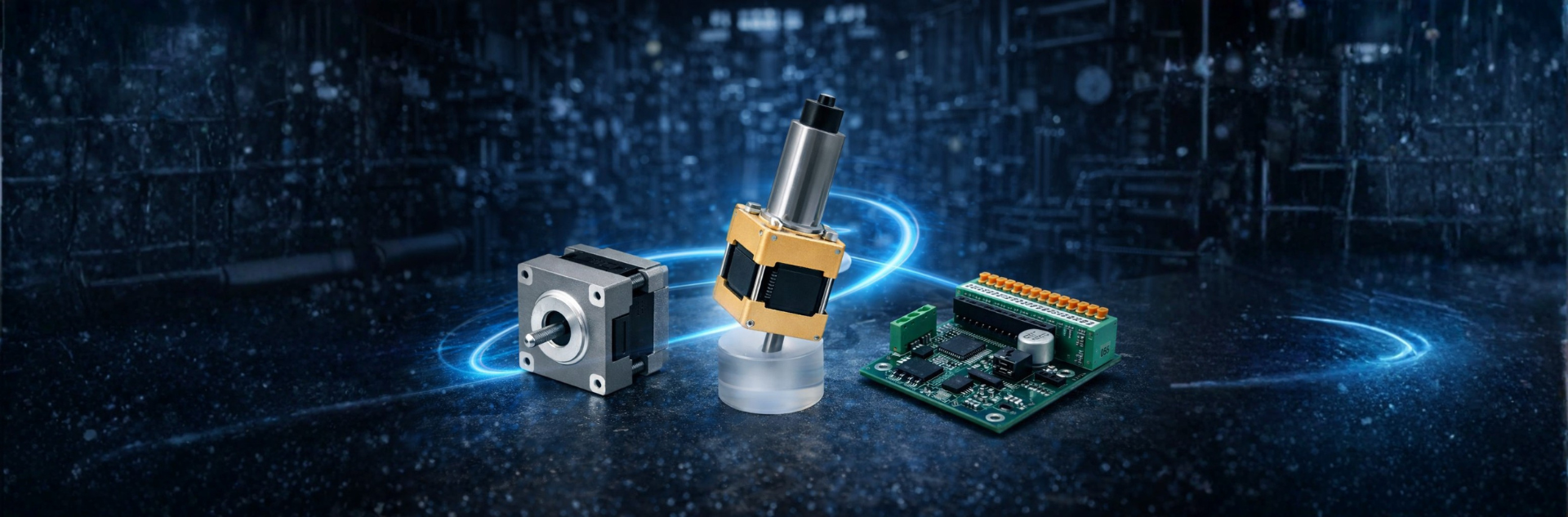

Eine kompakte Positionierlösung muss deshalb nicht nur mechanisch klein sein, sondern auch steuerungstechnisch einfach. Genau hier bietet die Kombination aus kompaktem Positionierantrieb und SmartStep Steuerung einen entscheidenden Vorteil. Der kompakte Positionierantrieb übernimmt die Bewegung, während die SmartStep die komplette Ablaufsteuerung integriert. Dadurch entsteht eine kompakte Positionierachse, die ohne SPS betrieben werden kann. Die Maschine gibt lediglich Startsignale vor, der Positionierantrieb führt die Bewegung autonom aus.
Diese Kombination aus Mechanik, Motor und Steuerung entwickelt die MICROSTEP GmbH gemeinsam mit Maschinenbauern. Der kompakte Positionierantrieb wird mechanisch ausgelegt und die SmartStep übernimmt die Bewegungssteuerung. Dadurch entsteht eine kompakte und universell einsetzbare Positionierlösung für den Maschinenbau.
Kompakte Positionierantriebe im Maschinenbau
Kompakte Positionierantriebe werden im Maschinenbau häufig für Einstellbewegungen eingesetzt. Dabei handelt es sich meist um kurze Wege mit definierten Endlagen. Der Positionierantrieb fährt eine Position an, verbleibt dort und bewegt sich bei Bedarf in eine andere Position. Diese Bewegungsprofile sind typisch für Formatverstellungen, Anschläge oder Justiermechanismen. Die Bewegung erfolgt nicht permanent, sondern nur bei Umstellung oder Kalibrierung.
Gerade in solchen Anwendungen ist eine einfache Integration entscheidend. Der kompakte Positionierantrieb soll direkt in die Maschine eingebaut werden können. Externe Mechaniken oder zusätzliche Baugruppen erhöhen den Bauraum und den Montageaufwand. Deshalb werden kompakte Positionierantriebe häufig als integrierte Baugruppe ausgeführt. Motor, Mechanik und Abtrieb sind in einem kompakten Gehäuse untergebracht. Der Positionierantrieb wirkt direkt auf den zu verstellenden Mechanismus.
Durch diese Bauform reduziert sich der Integrationsaufwand erheblich. Der Maschinenbauer muss keine eigene Mechanik entwickeln. Der kompakte Positionierantrieb wird direkt montiert und elektrisch angeschlossen. Die Steuerung erfolgt über einfache IO Signale. Dadurch lassen sich Positionierfunktionen schnell in Maschinen integrieren.
Aufbau eines kompakten Positionierantriebs
Ein kompakter Positionierantrieb besteht aus Motor, Gewindemechanik, Führung und Gehäuse. Der Schrittmotor erzeugt die Drehbewegung. Diese wird über eine Spindel oder ein Gewinde in eine lineare Bewegung umgesetzt. Eine Führung übernimmt die Querkräfte. Axiallager übertragen die Stellkraft. Das Gehäuse verbindet alle Komponenten zu einer kompakten Einheit.
Diese integrierte Bauform bietet mehrere Vorteile. Die Baugröße bleibt klein, da keine externen Komponenten notwendig sind. Gleichzeitig verbessert sich die Steifigkeit, da alle Komponenten direkt miteinander verbunden sind. Weniger mechanische Schnittstellen bedeuten weniger Spiel. Dadurch wird die Positionierung stabiler und reproduzierbarer.
Besonders wichtig ist die richtige Führung. Querkräfte dürfen nicht über die Motorlager aufgenommen werden. Eine separate Führung sorgt für eine stabile Positionierung und eine lange Lebensdauer. Diese mechanische Auslegung entscheidet über die Qualität des kompakten Positionierantriebs.
Stellkraft und mechanische Auslegung
Ein kompakter Positionierantrieb muss ausreichend Stellkraft erzeugen, um Mechaniken sicher zu verstellen. Diese Kraft hängt vom Motordrehmoment und der mechanischen Übersetzung ab. Gewindemechaniken ermöglichen eine kompakte Bauform und gleichzeitig hohe Stellkräfte. Das Drehmoment des Motors wird über die Gewindesteigung in eine lineare Kraft umgesetzt.
Je kleiner die Gewindesteigung, desto höher ist die Stellkraft. Gleichzeitig reduziert sich die Geschwindigkeit. Für viele Maschinenbau Anwendungen ist dies unkritisch, da nur kurze Wege verfahren werden. Wichtig ist vor allem eine stabile Positionierung in der Endlage. Der Positionierantrieb muss die Position zuverlässig halten.
Eine korrekt dimensionierte Mechanik sorgt dafür, dass der kompakte Positionierantrieb Anschläge, Ventile oder Einstellmechanismen sicher positionieren kann. Dabei ist die Kombination aus Motorgröße, Gewindesteigung und Lagerung entscheidend.
Warum die Steuerung bei kompakten Positionierantrieben entscheidend ist
Die Mechanik eines kompakten Positionierantriebs ist meist überschaubar. Die eigentliche Funktion entsteht durch die Steuerung. Positionen müssen angefahren, Bewegungen ausgelöst und Abläufe koordiniert werden. In vielen Maschinen wird hierfür eine SPS eingesetzt. Für kleine Positionieraufgaben ist das jedoch aufwendig.
Ein kompakter Positionierantrieb benötigt typischerweise eine Referenzfahrt, definierte Positionen und eine Ablaufsteuerung. Zusätzlich müssen Bewegungen über IO Signale ausgelöst werden. Diese Funktionen können direkt im Positionierantrieb integriert werden. Dadurch entfällt die SPS Programmierung.
Gerade bei Maschinen mit mehreren Positionierantrieben reduziert sich dadurch der Aufwand erheblich. Jede Achse arbeitet autonom. Die SPS muss nur Startsignale übergeben. Die Positionierung übernimmt der kompakte Positionierantrieb selbstständig.
SmartStep als universelle Steuerung für Positionierantriebe
Die SmartStep Steuerung integriert Bewegungssteuerung und Ablaufsteuerung direkt im Controller. Dadurch wird der kompakte Positionierantrieb zu einer eigenständigen Positionierachse. Die komplette Logik läuft im Antrieb. Bewegungen werden im Controller gespeichert und über IO Signale gestartet.
Der Positionierantrieb kann beispielsweise eine Referenzfahrt durchführen, anschließend mehrere Positionen anfahren und diese stabil halten. Bewegungen können über Eingänge ausgelöst werden. Die Ablaufsteuerung läuft vollständig im Controller. Dadurch kann der kompakte Positionierantrieb ohne SPS betrieben werden.
Ein weiterer Vorteil ist die Wiederverwendbarkeit. Maschinenbauer lernen die SmartStep einmal. Danach kann dieselbe Steuerung für verschiedene Positionierantriebe eingesetzt werden. Die Bewegungsparameter werden angepasst, die Plattform bleibt gleich. Dadurch entsteht eine standardisierte Positionierlösung.
Ein kompakter Positionierantrieb wird zur universellen Achse
Durch die Kombination aus kompakter Mechanik und SmartStep Steuerung entsteht eine universelle Positionierachse. Der kompakte Positionierantrieb wird nicht nur mechanisch integriert, sondern übernimmt auch die Bewegungslogik. Die Maschine gibt lediglich Startsignale vor. Der Positionierantrieb führt die Bewegung autonom aus.
Diese Architektur reduziert die SPS Programmierung erheblich. Gleichzeitig wird die Positionierfunktion modular. Der kompakte Positionierantrieb kann in verschiedenen Maschinen eingesetzt werden. Die Steuerung bleibt gleich, nur die Bewegungsparameter ändern sich.
Gerade im Maschinenbau mit vielen Varianten ist dieser Ansatz besonders effizient. Neue Positionierfunktionen können schnell umgesetzt werden. Der Entwicklungsaufwand sinkt und die Integration wird einfacher.
Typische Anwendungen kompakter Positionierantriebe mit SmartStep
Kompakte Positionierantriebe mit SmartStep werden in vielen Maschinen eingesetzt. Dazu gehören Formatverstellungen, Sensorpositionierungen, Anschläge oder Ventilverstellungen. Auch Dosiersysteme oder Justierachsen sind typische Anwendungen. In all diesen Anwendungen müssen definierte Positionen angefahren werden.
Die SmartStep macht den kompakten Positionierantrieb zu einer universellen Positionierlösung. Die Steuerung wird einmal erstellt und kann für verschiedene Anwendungen verwendet werden. Dadurch entsteht eine flexible Plattform für den Maschinenbau.
Kompakter Positionierantrieb und SmartStep gemeinsam auslegen
Die beste Lösung entsteht, wenn Mechanik und Steuerung gemeinsam ausgelegt werden. Genau hier unterstützt die MICROSTEP GmbH Maschinenbauer. Der kompakte Positionierantrieb wird mechanisch dimensioniert und die SmartStep übernimmt die Steuerung. Dadurch entsteht eine kompakte und universelle Positionierlösung.
Fazit
Ein kompakter Positionierantrieb ermöglicht reproduzierbare Bewegungen auf kleinem Bauraum. In Kombination mit der SmartStep Steuerung entsteht eine universelle Positionierlösung ohne SPS. Die Steuerung läuft direkt im Antrieb und Bewegungen werden autonom ausgeführt. Maschinenbauer lernen die Plattform einmal und können sie für verschiedene Anwendungen einsetzen. Dadurch reduziert sich der Entwicklungsaufwand und kompakte Positionierantriebe lassen sich einfach in Maschinen integrieren.
