Der große Entscheidungsleitfaden für Entwickler und Maschinenbauer
Die Auswahl eines Antriebssystems gehört zu den zentralen Entscheidungen bei der Entwicklung von Maschinen, Geräten und automatisierten Anlagen. Ob Ventilsteuerung, Dosiersystem, Positionierachse oder automatisierte Verstellung – nahezu jede technische Anwendung benötigt eine präzise kontrollierte Bewegung.
Entwickler stehen dabei häufig vor einer grundlegenden Frage:

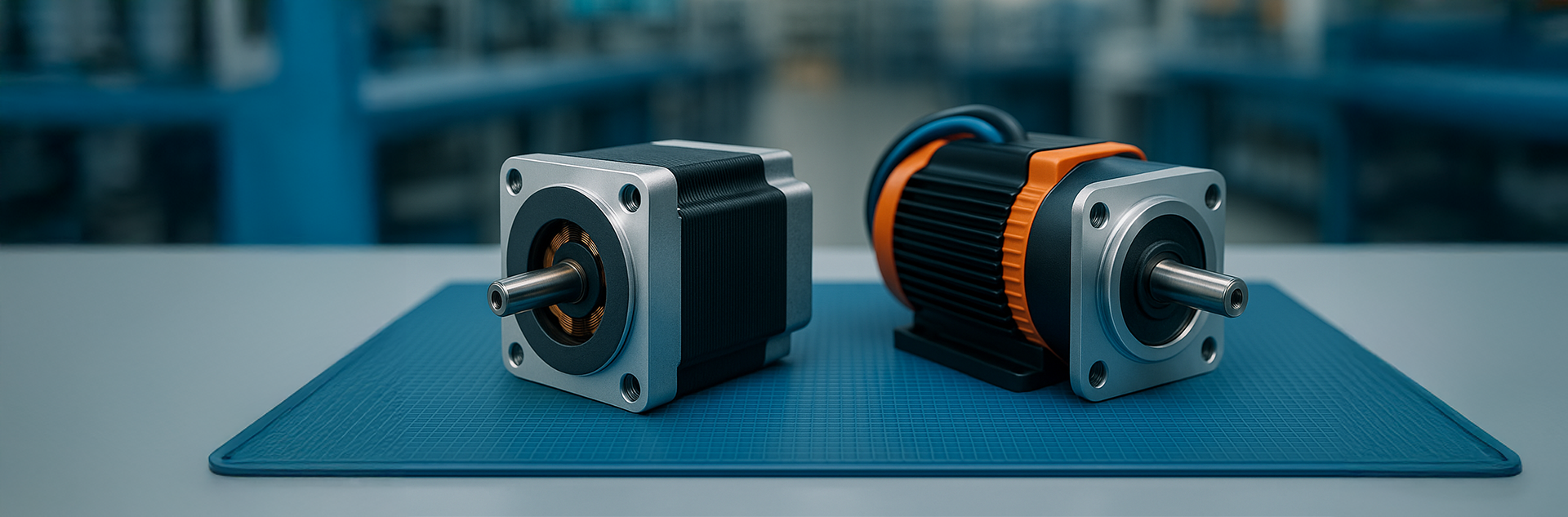

Soll ein Schrittmotor oder ein Servomotor eingesetzt werden?
Diese Entscheidung hat weitreichende Auswirkungen auf die gesamte Maschine. Sie beeinflusst nicht nur Kosten und Baugröße, sondern auch Entwicklungsaufwand, Systemkomplexität und Zuverlässigkeit im Betrieb.
In vielen Projekten wird diese Entscheidung jedoch zu früh oder auf Basis einzelner Motorparameter getroffen. Drehmoment, Drehzahl oder Baugröße sind wichtige Kennwerte, bilden aber nur einen kleinen Teil des gesamten Bewegungssystems ab.
Ein Antrieb besteht immer aus mehreren Komponenten:
Motor
Steuerung
Mechanik
Software
Anwendung
Deshalb sollte die Auswahl eines Motors immer aus Sicht der gesamten Bewegungsaufgabe erfolgen.
Die erste Frage: Welche Bewegung wird eigentlich benötigt?
Bevor ein Entwickler einen Motor auswählt, sollte zunächst die grundlegende Bewegungsanforderung analysiert werden.
In vielen Anwendungen geht es nicht einfach darum, eine Welle rotieren zu lassen. Stattdessen müssen definierte Bewegungen ausgeführt werden, beispielsweise:
Positionieren einer Baugruppe
Öffnen oder Schließen eines Ventils
Dosieren von Flüssigkeiten
Verstellen von Klappen oder Mechanismen
Positionieren von Sensoren oder Werkzeugen
Die Art dieser Bewegung entscheidet maßgeblich über die geeignete Antriebstechnologie.
Viele Anwendungen benötigen keine hochdynamische Regelung. Stattdessen reicht eine reproduzierbare Positionierung mit hoher Wiederholgenauigkeit.
Genau in diesem Bereich spielen Schrittmotoren ihre größten Vorteile aus.
Schrittmotoren: Präzise Positionierung mit einfacher Ansteuerung
Schrittmotoren gehören zu den am häufigsten eingesetzten Antrieben für Positionieraufgaben in Maschinen und Geräten. Ihr grundlegendes Funktionsprinzip besteht darin, Bewegungen in definierte Winkelschritte aufzuteilen.
Dadurch kann eine Position exakt angefahren werden, ohne dass ein aufwendiger Regelkreis erforderlich ist.
Diese Eigenschaft macht Schrittmotoren besonders interessant für Anwendungen wie:
Ventilsteuerungen
Dosiersysteme
Laborgeräte
Positioniermechanismen
Automatisierungssysteme
Ein großer Vorteil ist dabei das Haltemoment. Ein Schrittmotor kann eine Position stabil halten, ohne dass zusätzliche mechanische Bremsen erforderlich sind.
Gerade in kompakten Geräten oder modularen Maschinen reduziert das den konstruktiven Aufwand erheblich.
Praxisbeispiel: Ventilsteuerung in der Fluidtechnik
Ein typisches Einsatzgebiet für Schrittmotoren ist die Steuerung von Ventilen in der Fluidtechnik. In vielen Anwendungen muss ein Ventil nicht nur geöffnet oder geschlossen werden, sondern in definierten Zwischenpositionen stehen.
Ein Schrittmotor ermöglicht es, das Ventil in präzisen Schritten zu bewegen und dadurch den Durchfluss eines Mediums genau zu regulieren.
Diese Lösung wird beispielsweise eingesetzt in:
Heizungs und Klimasystemen
Wasseraufbereitung
industriellen Dosieranlagen
Kühltechnik
Da die Bewegung schrittweise erfolgt, lässt sich der Durchfluss sehr präzise einstellen.
Praxisbeispiel: Dosiersysteme in der Medizintechnik
Ein weiteres wichtiges Anwendungsgebiet sind Dosiersysteme. In Analysegeräten oder Laborautomatisierung müssen Flüssigkeiten oft in sehr kleinen Mengen und mit hoher Wiederholgenauigkeit bewegt werden.
Hier treiben Schrittmotoren häufig Pumpen oder Spindelantriebe an. Durch die schrittweise Bewegung kann die Fördermenge exakt gesteuert werden.
Ein zusätzlicher Vorteil besteht darin, dass viele dieser Systeme ohne Positionssensoren auskommen. Dadurch wird das Gesamtsystem einfacher und robuster.
Servomotoren: Dynamik und geschlossene Regelung
Neben Schrittmotoren kommen in vielen Maschinen auch Servomotoren zum Einsatz. Servoantriebe arbeiten mit einem geschlossenen Regelkreis und ermöglichen eine kontinuierliche Kontrolle von Position, Geschwindigkeit und Drehmoment.
Diese Eigenschaften sind besonders wichtig in Anwendungen mit sehr schnellen oder hochdynamischen Bewegungen.
Typische Einsatzgebiete sind:
Robotik
Werkzeugmaschinen
Verpackungsmaschinen
Pick and Place Systeme
hochdynamische Produktionsanlagen
Der große Vorteil eines Servosystems liegt in der sehr präzisen Regelung auch bei hohen Drehzahlen und schnellen Bewegungsabläufen.
Allerdings bringen Servoantriebe auch eine höhere Systemkomplexität mit sich. Encoder, Regelalgorithmen und Parametrierung erfordern zusätzlichen Entwicklungsaufwand.
Linearbewegungen effizient umsetzen
Viele Anwendungen benötigen keine rotierende Bewegung, sondern eine lineare Bewegung. Entwickler kombinieren dafür häufig einen Motor mit einer Gewindespindel oder einem Getriebe.
Eine kompakte Alternative sind Linearaktuatoren auf Basis von Schrittmotoren. Hier wird die Drehbewegung des Motors direkt in eine lineare Bewegung umgesetzt.
Solche Lösungen werden beispielsweise eingesetzt in:
medizinischen Geräten
Ventilregelungen
Laborautomatisierung
Positioniersystemen
optischen Geräten
Der Vorteil liegt vor allem in der kompakten Bauweise und der einfachen Integration.
Steuerung und Software: Ein oft unterschätzter Faktor
Neben dem Motor selbst spielt die Steuerung eine entscheidende Rolle für die Leistungsfähigkeit eines Antriebssystems.
Moderne Motorsteuerungen ermöglichen unter anderem:
Beschleunigungsprofile
Positionierbewegungen
Geschwindigkeitsrampen
Kommunikation mit Maschinensteuerungen
Besonders interessant für Entwickler sind Steuerungen mit grafischen Benutzeroberflächen. Diese ermöglichen es, Bewegungsabläufe zu konfigurieren, ohne umfangreiche Programmierkenntnisse zu benötigen.
Dadurch können Entwicklungszeiten deutlich reduziert werden.
Umweltbedingungen nicht unterschätzen
Ein weiterer wichtiger Faktor bei der Auswahl eines Motors sind die Umgebungsbedingungen. Maschinen arbeiten häufig unter anspruchsvollen Bedingungen wie:
hohen Temperaturen
Feuchtigkeit
Staubbelastung
chemischen Einflüssen
Dauerbetrieb
Diese Faktoren beeinflussen unter anderem:
Lebensdauer
Kühlkonzept
Materialauswahl
Schutzart des Motors
Gerade in der Medizintechnik, Lebensmitteltechnik oder chemischen Industrie spielt dieser Punkt eine zentrale Rolle.
Typische Fehler bei der Motorauswahl
In vielen Entwicklungsprojekten treten immer wieder ähnliche Probleme auf. Dazu gehören unter anderem:
Der Motor wird zu groß dimensioniert
Ein komplexes Servosystem wird gewählt, obwohl ein Schrittmotor ausreichen würde
Die mechanische Integration wird zu spät berücksichtigt
Umweltbedingungen werden unterschätzt
Steuerung und Software werden erst am Ende betrachtet
Ein systematischer Ansatz bei der Motorauswahl hilft, diese Fehler zu vermeiden.
Fazit: Die beste Lösung ist die einfachste funktionierende Lösung
Die Auswahl eines Antriebssystems sollte immer von der konkreten Anwendung ausgehen. Entscheidend ist nicht nur die Leistungsfähigkeit eines Motors, sondern wie gut sich das gesamte Antriebssystem in die Maschine integrieren lässt.
Schrittmotoren bieten in vielen Anwendungen eine robuste und präzise Lösung für Positionieraufgaben. Besonders bei Ventilsteuerungen, Dosiersystemen oder automatisierten Positioniersystemen zeigen sie ihre Stärken.
Servomotoren hingegen sind ideal für Anwendungen mit hoher Dynamik und komplexen Bewegungsprofilen.
Für Entwickler bedeutet das letztlich:
Der beste Motor ist nicht der leistungsstärkste, sondern derjenige, der die Bewegungsaufgabe mit möglichst geringer Systemkomplexität zuverlässig erfüllt.
